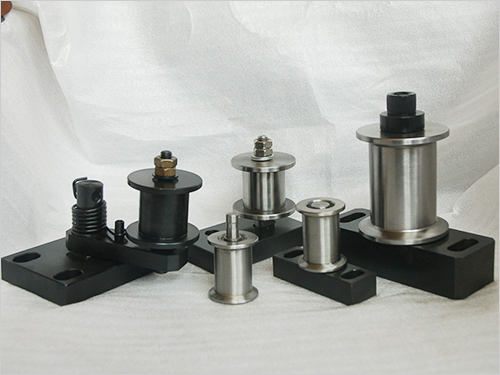

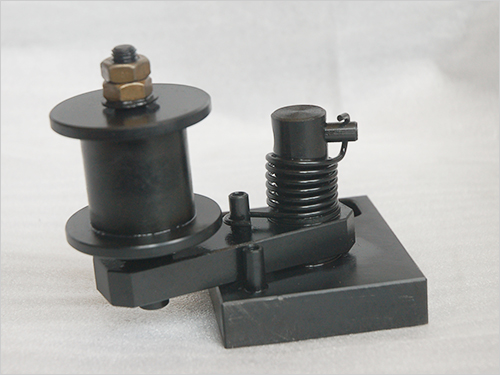

汽車模具標準件- 材料導輥組件主要附件由13種零件組成

1.輥固定銷，材質為S45C調質。

2.導輥，材質為40CR，淬火硬度為HRC58度左右。導輥直徑為40，高度為39.5，導輥法蘭直徑為60。

3.臂固定銷，材質為SS400鋼，SS400是日本鋼材的一種標示方式，其實也就是國內的Q235號鋼（俗稱A3鋼）。 Q代表的是這種材質的屈服度，后面的235，就是指這種材質的屈服值，在235左右。并會隨著材質的厚度的增加而使其屈服值減小。由于含碳適中，綜合性能較好，強度、塑性和焊接等性能得到較好配合，用途很廣。

4.扭力彈簧，材質為65Mn彈簧鋼，熱處理及冷拔硬化后，強度較高，具有一定的韌性和塑性。5. 輥臂，材質為A3鋼。6. 輥底座材質為SS400鋼， 輥底座長度為100，寬度為80，厚度為20，底座有2個M8腰形孔，方便調節尺寸。

 7.軸承，屬于滾針型軸承，滾針軸承是帶圓柱滾子的滾子軸承，相對其直徑，滾子既細又長，因此徑向結構緊湊，其內徑尺寸和載荷能力與其它類型軸承相同時，外徑小，特別適用于徑向安裝尺寸受限制的支承結構。

 8.12.9級內六角螺絲。9.外六角螺母。10.M10平墊圈。11.M16平墊圈。12.定位銷Φ8*30。13.內螺紋定位銷Φ8*30。
